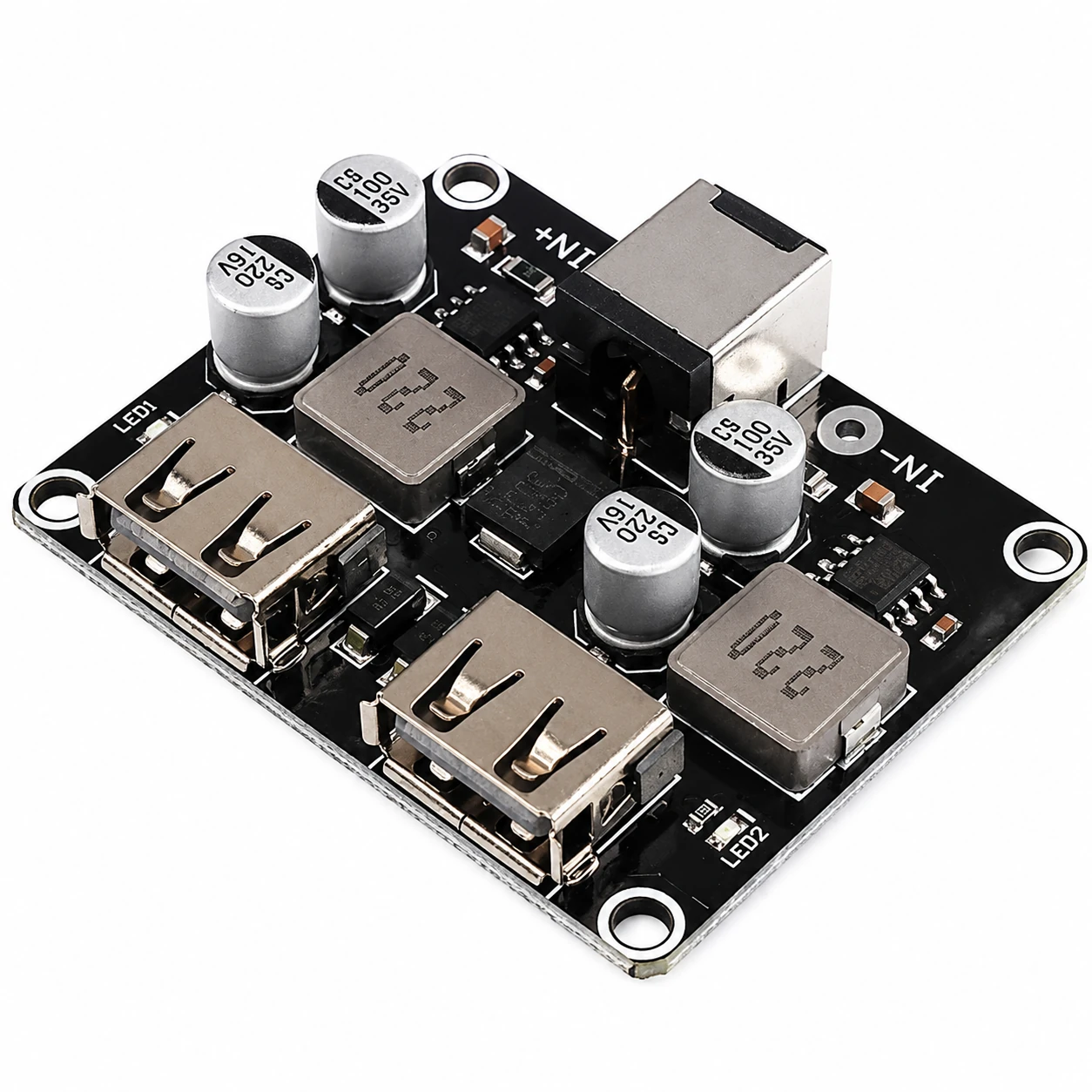

ماژول مبدل فست شارژ USB یک برد الکترونیکی کاربردی برای تبدیل ولتاژ DC در بازه 5 تا 32 ولت به خروجی USB فست شارژ است. این ماژول با پشتیبانی از استانداردهای QC2.0 و QC3.0 میتواند انواع گوشی، مودم، پاوربانک و تجهیزات الکترونیکی را با سرعت بالا شارژ کند.
وجود دو خروجی USB، انتخاب هوشمند ولتاژ و مدارهای محافظتی کامل این محصول را به گزینهای مناسب برای پروژههای الکترونیکی، ساخت پاوربانک و شارژر خودرو تبدیل کرده است.
مشخصات فنی
– نوع محصول: ماژول مبدل DC به USB فست شارژ
– تکنولوژی شارژ سریع: QC2.0 و QC3.0
– ولتاژ ورودی: 5 تا 32 ولت DC
– ولتاژ خروجی: 5V / 9V / 12V (انتخاب هوشمند)
– نوع خروجی: دو پورت USB

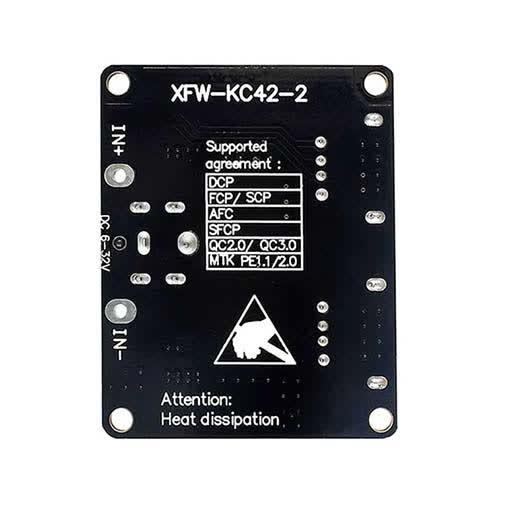

– نوع ورودی: پدهای IN+ و IN− روی برد و ورودی آداپتوری
– نوع مدار: مبدل سوئیچینگ DC‑DC
– محافظتها: اتصال کوتاه، جریان بیشازحد، ولتاژ بالا، افزایش دما
– کاربرد اصلی: ساخت پاوربانک، شارژر خودرو، سیستمهای خورشیدی و پروژههای DIY
ویژگیهای اصلی محصول
1. پشتیبانی از شارژ سریع
این ماژول از پروتکلهای Qualcomm Quick Charge پشتیبانی میکند و از طریق خطوط دیتا USB با دستگاه ارتباط برقرار کرده و بهترین ولتاژ شارژ را انتخاب میکند.
– پشتیبانی از QC2.0 و QC3.0
– شارژ سریع گوشیها و دستگاههای سازگار
– عملکرد هوشمند در انتخاب ولتاژ خروجی
2. ورودی ولتاژ گسترده
ماژول قابلیت کار با منابع تغذیه مختلف در بازه 5 تا 32 ولت DC را دارد.
– مناسب برای باتریها
– مناسب سیستمهای خورشیدی
– قابل استفاده در خودرو
3. کیفیت ساخت و طراحی PCB
استفاده از قطعات SMD باکیفیت و خازنهای استاندارد 16 تا 35 ولت باعث افزایش پایداری و طول عمر مدار شده است.
– راندمان بالا
– عملکرد پایدار
– طراحی حرفهای برد
4. سیستمهای محافظتی
برای جلوگیری از آسیب به مدار و دستگاه متصل، ماژول دارای چندین محافظت الکترونیکی است.
– محافظت اتصال کوتاه (SCP)
– محافظت جریان بیشازحد (OCP)
– محافظت ولتاژ بالا (OVP)
– محافظت حرارتی (OTP)
کاربردهای محصول
– ساخت پاوربانک فست شارژ
– تبدیل برق 12 یا 24 ولت خودرو به USB
– استفاده در سیستمهای خورشیدی
– پروژههای الکترونیکی و رباتیک
– تغذیه تجهیزات USB در پروژههای DIY
مزایای کلیدی
✅ پشتیبانی از QC2.0 و QC3.0
✅ ورودی گسترده 5 تا 32 ولت
✅ خروجی هوشمند 5V / 9V / 12V
✅ دارای دو پورت USB
✅ راندمان بالا و عملکرد پایدار
✅ مناسب پروژههای الکترونیکی
راهنمای استفاده
- ورودی ماژول را از طریق پدهای IN+ و IN− به منبع تغذیه DC متصل کنید.
- دستگاه مورد نظر را به یکی از پورتهای USB وصل نمایید.
- ماژول بهصورت خودکار ولتاژ مناسب را برای شارژ دستگاه انتخاب میکند.
نکته مهم:
از منبع تغذیهای یا پک باتری استفاده کنید که ولتاژ و جریان کافی برای عملکرد ماژول را تأمین کند.
سوالات متداول
آیا این ماژول از شارژ سریع گوشی پشتیبانی میکند؟
بله، این ماژول از استانداردهای QC2.0 و QC3.0 پشتیبانی میکند.
آیا میتوان از آن در خودرو استفاده کرد؟
بله، این ماژول برای تبدیل برق 12 یا 24 ولت خودرو به USB مناسب است.
آیا برای پروژههای الکترونیکی قابل استفاده است؟
بله، این ماژول در پروژههای DIY، رباتیک و ساخت پاوربانک بسیار کاربرد دارد.
جمعبندی
اگر به دنبال یک ماژول مبدل USB فست شارژ با ورودی گسترده و عملکرد پایدار هستید، این محصول گزینهای مناسب برای پروژههای الکترونیکی، ساخت پاوربانک و تبدیل برق خودرو به شارژر USB خواهد بود.
